23. 테브난의 정리

복수의 전원(전압원, 전류원)과 저항으로 이루어진 복잡한 회로망을 단일 내부 저항을 가지는 전압원으로 등가 변환하는 정리입니다. 등가 변환함에 따라 회로망에 접속된 부하에 걸리는 전압과 흐르는 전류를 쉽게 구할 수 있습니다.

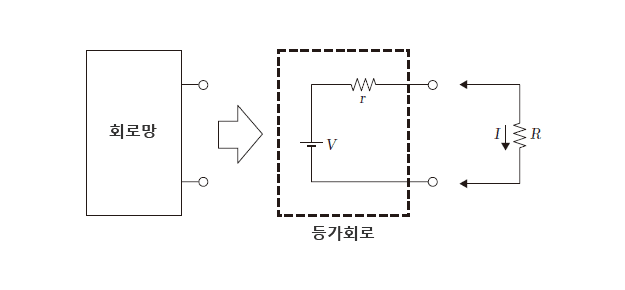

회로망 중에서 임의의 2점 사이의 개방 단자 전압을 V、회로망 중의 모든 전압원을 쇼트상태, 모든 전류원을 개방상태로 가정하여 단자에서 본 내부 저항을 r이라고 하면 이 회로망의 등가 회로는 전압 V의 전압원과 내부 저항 r의 직렬회로가 됩니다. 또한, 두 점 사이에 저항 R을 접속했을 때 R에 흐르는 전류 I는 다음과 같은 식으로 표현됩니다.
