71. 저항기, 콘덴서, 인덕터의 영숫자 표시 읽는 법

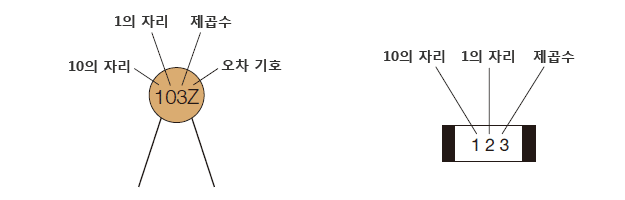

영숫자 표시는 3자리 또는 4자리로 나타냅니다. 3자리 표시에서 첫 번째 숫자는 10의 자릿수, 두 번째 숫자는 1의 자릿수, 세 번째 숫자는 제곱수를 나타냅니다. 4자리 표시에서 첫 번째 숫자는 100의 자릿수, 두 번째 숫자는 10의 자릿수, 세 번째 숫자는 1의 자릿수, 네 번째 숫자는 제곱수를 나타냅니다. 소수점을 포함하는 경우에는 소수점은 R로 표현됩니다. 저항기, 콘덴서, 인덕터로 사용된 경우 각각의 단위는 Ω, pF, μH입니다. 마지막 자리에 알파벳을 포함하는 경우에는 오차를 나타냅니다.
표기 | 저항기 | 콘덴서 | 인덕터 |
---|---|---|---|
120 |
12ω |
12pF |
12μH |
122 |
1.2kω |
1.2nF |
1.2mH |
124 |
120kω |
120nF |
120mH |
126 |
12Mω |
12μF |
12H |
R15 |
0.15ω |
0.15pF |
0.15μH |
1R5 |
1.5ω |
1.5pF |
1.5μH |
오차 기호 | 오차 |
---|---|
F |
±1% |
G |
±2% |
j |
±5% |
K |
±10% |
M |
±20% |
Z |
80%,-20% |
