FPGA評価ボード

シリーズ	Arty S7	Arty A7 / Basys 3 / Nexys A7	Eclypse Z7 / Genesys ZU / PYNQ-Z1 / ZedBoard / Zybo Z7
製品画像
ご購入	購入はこちら	購入はこちら	購入はこちら
SoC	Spartan	Artix	Zynq
特徴	低価格のSoCで、インダストリアル IoT (I-IoT)、先進運転支援システム (ADAS) / 運転認識システム、次世代通信システムなどコスト重視のアプリケーションに最適 MicroBlazeソフトプロセッサとDDR3を搭載	静止電力と消費電力を削減し、低電力を必要とするアプリケーションに最適 入門用の組み合わせ回路から強力な組み込みプロセッサまで、幅広い用途に使用可能	Arm Cortex-A9デュアルコアプロセッサとFPGAを搭載したSoC ソフトウェア、ハードウェア両方のプログラムが可能 JPEGエンコーダとビデオ入出力のIPコアを搭載し、様々なビデオ画像入出力装置に対応可能

プログラミングモジュール JTAG

JTAGとは

• XilinxのFPGA、SoC、MPSoC、RFSoC、およびCPLD用のプログラミングツール
• オリジナルのボードを設計するエンジニア向けのドロップインソリューション
• ボードのピンコネクタに差し込み使用するJTAGケーブルと

  ボードに直接はんだ付けできる表面実装ツールのJTAG SMTモジュールをご紹介！

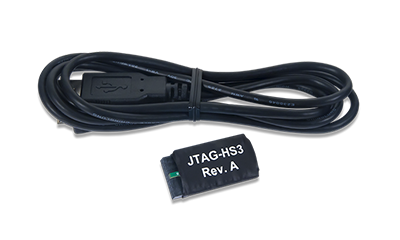

製品	JTAG-SMT3-NC	JTAG-SMT2-NC	JTAG-SMT2	JTAG-HS3	JTAG-HS2	JTAG-USB Cable
製品画像
ご購入	購入はこちら	購入はこちら	購入はこちら	購入はこちら	購入はこちら	購入はこちら
マックス・スピード	30 Mhz	30 Mhz	30 Mhz	30 Mhz	30 Mhz	1.6 Mhz
電圧範囲	1.8-5 V	1.8-5 V	1.8-5 V	1.8-5 V	1.5-5 V	1.8-5 V
ザイリンクス ネイティブ サポート	ISE 14.1以降 Vivado 2013.1以降	ISE 14.1以降 Vivado 2013.1以降	ISE 14.1以降 Vivado 2013.1以降	ISE 14.1以降 Vivado 2013.3以降	ISE 13.2以降 Vivado 2012.1以降	ISE 13.2以降 Vivado 2014.2以降
ザイリンクス プラグイン サポート	ISE 13.1以降	ISE 13.1以降	ISE 13.1以降	ISE 12.1以降	ISE 12.1以降	ISE 12.1以降
Digilent Adept™ サポート	〇	〇	〇	〇	〇	〇
PCインター フェイス	USB	USB	USB	USB	USB	USB
オンボード USBコネクタ	×	×	〇	〇	〇	〇
ターゲットボード コネクタ インターフェイス	18パッドSMT	13パッドSMT	11パッドSMT	14ピン	6ピン、14ピン	6ピン
4線式JTAG	〇	〇	〇	〇	〇	〇
2線式JTAG	×	〇	〇	×	〇	×
ZYNQ-7000 PS_SRSTの サポート	〇	〇	〇	〇	×	×
SPIサポート	×	〇	〇	×	〇	〇
独立した UARTチャネル	〇	×	×	×	×	×

アクセサリ

Zmodとは

• FPGAボード用の高速I / O拡張モジュールで、データ収集システムまたは信号処理システムへの組み込みに最適
• Eclypse Z7やGenesys ZUのSYZYGY拡張を使用してベースボードに結合すると、計装、高速制御、およびSDR製品の強力なプロトタイピングプラットフォームとしての使用が可能

•

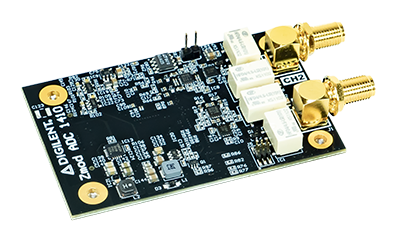

  Zmod ADC 1411

  購入はこちら

•

  Zmod DAC 1411

  購入はこちら

•

  Cmod A7
  (Artix-7 FPGA向けモジュール)

  購入はこちら
