マイクロブロワは、ニデックコンポーネンツが開発した空気動圧軸受技術を駆使した超高速回転と高効率なブレード設計を融合させ、低振動かつ安定したPQ特性を出力する超⼩型でありながらハイパフォーマンスを実現した画期的な製品となっております。
本製品は5種類をラインアップしております。⼀部機種については、ドライバも付けたセット販売も対応しておりますので、お客様の開発⽀援に資するマイクロブロワの早期評価⽤としてもお役⽴てください。
代表的用途は、医療機器、産業機器、燃料電池、サーバー、3Dプリンター等になります。
マイクロブロワの特徴
- 空気動圧軸受採用
- 超小型 / 軽量
- 高静圧
- 低振動
- 長寿命
YouTube
こちらのショートフィルム(5分)でマイクロブロワのハイパフォーマンスをご覧いただけます。
主な仕様（マイクロブロワ シリーズ早見表）

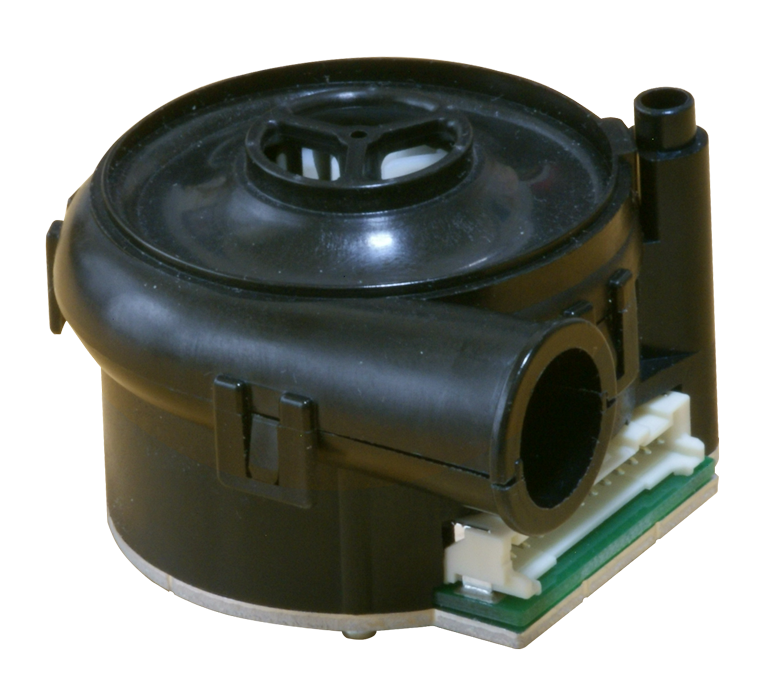

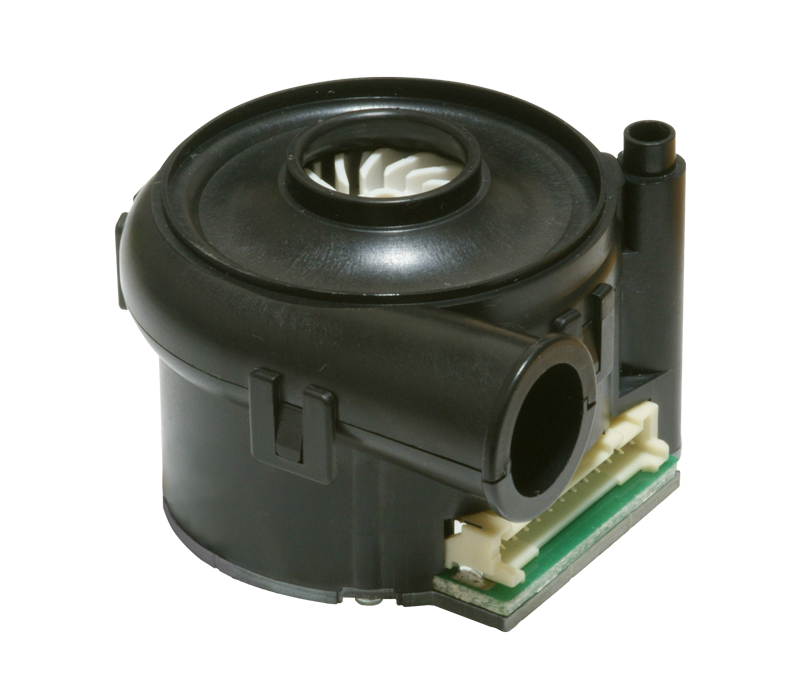

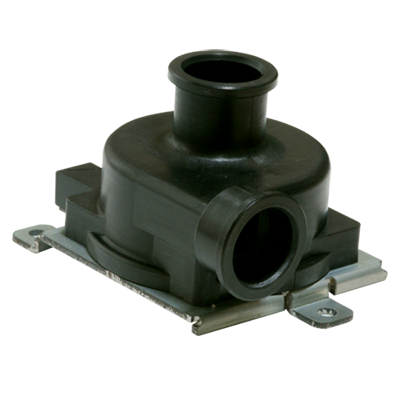

| 項目 | TF037C | TF037E-2000-F | TF037F-2000-F | TF029B-1000-F | |
|---|---|---|---|---|---|
| TF037C-2100-F 取付金具付き |
TF037C-2000-F 取付金具無し |
||||
| モデル |
|
|
|
|
|
| 定格電圧 | DC 24V ±10% | DC 24V ±10% | DC 24V ±10% | DC 12 ~24 V | DC 12 ~27 V |
| 定格電源電流 | 1.2 A 以下 | 1.2 A 以下 | 0.86 A 以下 | 0.67 A 以下 (DC 24V) |
0.62 A 以下 (DC 24V) |
| 定格消費電力 | 29 W 以下 | 29 W 以下 | 22.7 W 以下 | 16.1 W 以下 (DC 24V) |
14.9 W 以下 (DC 24V) |
| 定格回転数 | 40,000 r/min (参考値) |
40,000 r/min (参考値) |
35,500 r/min (参考値) |
31,000 r/min (参考値) |
36,000 r/min (参考値) |
| 定格流量 | 100 ℓ/min | 100 ℓ/min | 100 ℓ/min | 100 ℓ/min | 100 ℓ/min |
| 定格圧力 | 4 kPa | 4 kPa | 3 kPa | 2 kPa | 2 kPa |
| 最大回転数 | 45,000 r/min | 45,000 r/min | 45,000 r/min | 45,000 r/min (DC 24V) |
50,000 r/min (DC 24V) |
| 最大圧力 | 4.5 kPa | 4.5 kPa | 4.5 kPa | 4.5 kPa (DC 24V) |
3.5 kPa (DC 24V) |
| 騒音 | 67.0 dB(A) 以下 | 67.0 dB(A) 以下 | 65.0 dB(A) 以下 | 65.0 dB(A) 以下 | 65.0 dB(A) 以下 |
| 質量 | 94 g | 90ｇ | 165 g | 72 g | 55 g |
| 備考 | 使用樹脂材料にUL94 V0 を採用 | 使用樹脂材料はFDA準拠材を採用 | |||
セット販売紹介
マイクロブロワ＋ドライバ+ハーネスを開発評価用としてセット販売します。
お客様の製品開発期間を短縮する事が出来ます。
TF037 / TF029B ドライバ仕様及び外形寸法図
マイクロブロワ（以下型式）を駆動するための標準基板です。外部から入力する
コントロール電圧で、モータ駆動速度を可変できます。各保護機能を有します
