従来構成に比べて約46％の実装面積削減を達成！精度±1％の電流検出アンプIC「BD14210G-LA」を開発｜チップワンストップ

要旨

ローム株式会社は、無線基地局やPLC*1、インバータなどの産業機器分野や、白物家電などの民生機器分野向けに、省スペースで高精度電流検出が可能な電流検出アンプIC「BD1421x-LAシリーズ」を開発しました。新製品BD14210G-LAは、周辺回路を取り込み、シャント抵抗器*2を接続することで電流検出を可能にしています。その結果、従来構成（オペアンプ＋ディスクリート部品）と比べ、部品点数を11点から3点に削減でき、実装面積で約46％の省スペース化を実現しました（パッケージ：SSOP6）。また、全温度範囲（－40℃～＋125℃）で±1％の高精度電流検出を達成。さらに内部回路の工夫によりノイズ対策用のRCフィルタ回路を外付けした場合でも電流検出精度は影響を受けないため、設計工数を削減できます。入力電圧範囲が広く（－0.2V～＋26.0V）、12V/24V電源で稼働する装置の電流検出に最適です。ロームでは新製品の電流検出アンプICと豊富なシャント抵抗器ラインアップで電流検出ソリューションを提供でき、リファレンスデザイン*3やSPICEモデルなどの設計データもローム公式Webで公開しています。

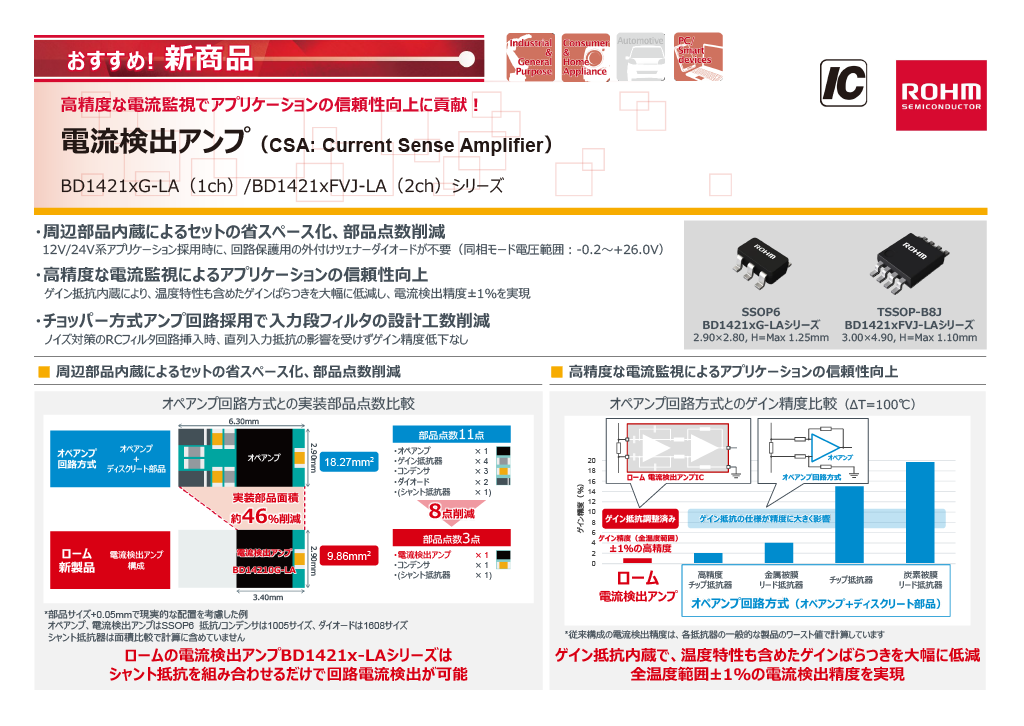

★おすすめ！新商品リーフレット

高精度な電流監視でアプリケーションの信頼性向上に貢献！
電流検出アンプ（CSA: Current Sense Amplifier）
BD1421xG-LA（1ch）/BD1421xFVJ-LA（2ch）シリーズ（PDF:1MB）

背景

近年、多くのアプリケーションで電流検出の要望が高まっています。例えば、モータの効率改善、異常検知などを実現するためには、高精度な電流検出が必要です。また、同時に実装面積削減も要求されます。従来構成（オペアンプ＋ディスクリート部品）では、部品の精度ばらつきや温度特性による電流検出精度悪化、実装面積の確保が課題でした。今回ロームでは、これらの課題を解決するため、今まで培ってきたアナログ技術により、省スペースかつ高精度で電流検出が可能な、新製品「BD1421x-LAシリーズ」を開発しました。

製品ラインアップ

＜BD142xxG-LAシリーズ＞

量産開始した「BD14210G-LA」を含み、全8製品を順次量産予定です。
チャンネル数で2種類（1ch、2ch）、ゲインで4種類（20、50、100、200V/V）のラインアップ。

品番		ch数	電源電圧 VDD [V]	消費電流IDD [µA]	同相モード電圧 VCM [V]	ゲインGAIN [V/V]	電流検出精度 [%]	動作温度 Topr [℃]	パッケージ [mm]
BD14210G-LA	購入はこちらデータシート	1	2.7 ～ 5.5	170	－0.2 ～＋26.0	20	±1.0 （Max.）	－40 ～＋125	SSOP6 (2.90 × 2.80, H = Max. 1.25)
☆BD14211G-LA	‐					50
☆BD14212G-LA	‐					100
☆BD14213G-LA	‐					200

＜BD142xxFVJ-LAシリーズ＞

品番		ch数	電源電圧 VDD [V]	消費電流IDD [µA]	同相モード電圧 VCM [V]	ゲインGAIN [V/V]	電流検出精度 [%]	動作温度 Topr [℃]	パッケージ [mm]
☆BD14215FVJ-LA	‐	2	2.7 ～ 5.5	310	－0.2 ～＋26.0	20	±1.0 （Max.）	－40 ～＋125	TSSOP-B8J (3.00 × 4.90, H = Max. 1.10)
☆BD14216FVJ-LA	‐					50
☆BD14217FVJ-LA	‐					100
☆BD14218FVJ-LA	‐					200
