最適な設計を実現するには、適切な種類の抵抗器を選択することが重要です。 TE Connectivityの固定抵抗器には表面実装型、シャーシ マウント、スルーホール型の3種類があり、現代の電子設計に信頼性の高い電気抵抗を提供すると共に、各種設計要件への対応に高い効果を発揮します。
CGS 3522 SMD厚膜抵抗器
SMD チップ抵抗器の 3522 シリーズは、低コストの高電力デバイス (3W) で、AEC-Q200 規格に準拠しており、大量の自動配置に適しているため、自動車用途にも理想的な製品です。
特徴
- 抵抗公差 1%, 5%
- 抵抗範囲 (Ω) 1kΩ – 1MΩ, 1MΩ – 1GΩ, < 1K
- 定格電力 3W
- 使用温度範囲 (°C) -55℃ – 155℃
- 温度係数 (ppm/°C) ±100, ±200, ±400
- 寸法 (mm) 6.35 x 3.2 x 1.1
CGS THS 巻線抵抗器
THS シリーズでは、75W までの高電力の放熱が可能で (適切なヒートシンク使用時)、極めて安定性が高いうえに、表面温度がかなり低く、限られたスペースに設置することもできる、高品質な巻線抵抗器を幅広くご用意しています。
特徴
- 抵抗公差 5%
- 抵抗範囲 (Ω) 1kΩ – 1MΩ, 最大 1kΩ
- 定格電力 10W, 15W, 25W, 50W, 75W
- 温度係数 (ppm/°C) ±30, ±50

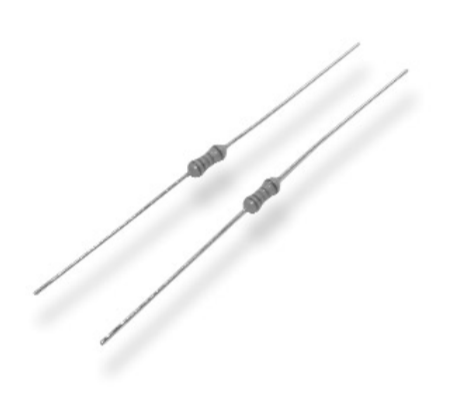

Neohm CFR 炭素皮膜スルーホール型抵抗器
高いアルミナ含有量のセラミックコアを採用した非常に高品質な炭素皮膜抵抗器です。サイズに対して高い出力を実現します。低コスト及び高い信頼性を実現でき、オーディオ、通信、測定、コンピュータアプリケーションなど、あらゆるタイプの回路での使用に適しています。
特徴
- 抵抗公差 2%, 5%
- 抵抗範囲 (Ω) 1Ω-10MΩ
- 定格電力 0.25W, 0.33W, 0.50W, 1.00W, 2.00W
- 使用温度範囲 (°C) -55℃ – 155℃
- 温度係数 (ppm/°C) ±350, 0/ -450, 0/ -700, 0/ -1500
- アキシャル リード
Neohm R 金属皮膜スルーホール型抵抗器
Neohm Rシリーズは許容誤差0.1％、温度係数15ppmと過酷な環境条件下で高精度の安定性を発揮するため、長期安定性が重要なすべてのアプリケーションに適しています
特徴
- 抵抗公差 0.1%
- 抵抗範囲 (Ω) 10Ω-1MΩ
- 定格電力 0.25W, 0.50W
- 使用温度範囲 (°C) -65℃ – 155℃
- 温度係数 (ppm/°C) ±15, ±50
- アキシャル リード
